Grove - Electricity Sensor, Датчик электричества на основе TA12-200 подключаем к ГАЛИЛЕОСКАЙ

Датчик аналоговый и желтый провод подключается на аналоговый вход. Идет считывание вольтажа от 0 до 5 вольт, где 0 ноль мА, 5 вольт это 5 А.

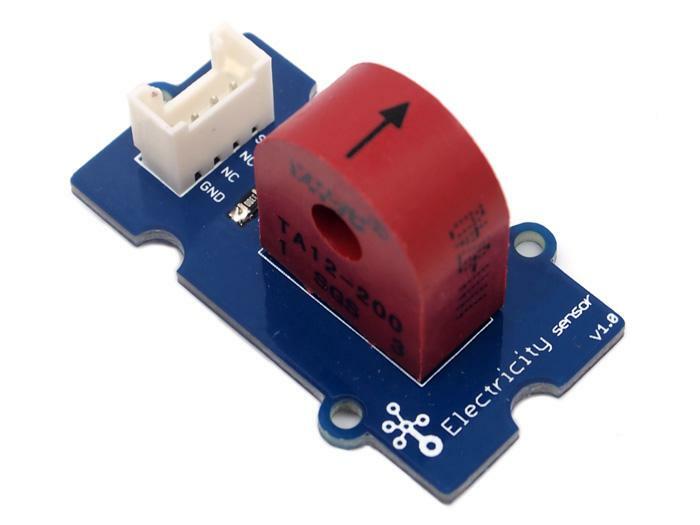

Модуль Grove - Electricity Sensor представляет собой датчика электричества на основе трансформатора тока ТА12-200, который может преобразовывать большой переменный ток в малую амплитуду.

The Electricity sensor module is a member of Grove. It is based on the TA12-200 current transformer which can transform the large AC into small amplitude. You can use it to test large alternating current up to 5A.

Особенности Grove - Electricity Sensor:

- Совместим с Grove интерфейсом;

- Максимальный входной ток: 5 А;

- Высокая точность;

- Небольшой размер.

//the VCC on the Grove interface of the sensor is 5v
amplitude_current=(float)sensor_max/1024*5/800*2000000;
effective_value=amplitude_current/1.414;
//minimum_current=1/1024*5/800*2000000/1.414=8.6(mA)
//Only for sinusoidal alternating current

Спецификация Grove - Electricity Sensor:

- Коэффициент трансформации: 2000: 1 (typ);

- Входной ток: 0…5 A;

- Выходной ток: 0…2.5 мА;

- Шунтирующий резистор: 800 Ом;

- Диапазон выходных напряжений: 0…2 В;

- Рабочая частота: 20…20000 Гц;

- Нелинейность: 0.2 %;

- Фазовый сдвиг: 5 ';

- Рабочая температура: -55…+ 85 ℃;

- Диэлектрическая прочность: 6 KVAC / 1 мин.
