GalileoSky как подключить датчик G1/4 Water Flow Sensor, Датчик расхода воды

Данный датчик подключается на любой аналоговый вход. Только нужно его переключить в режим подсчета импульсов, чем больше импульсов приходит в секунду, тем больше проходит через данный датчик. Подключение стандартное черный –минус, красный плюс, желтый сигнальный вешается входы от IN0 до IN9, количество входов зависит от версии вашего терминала.



Описание

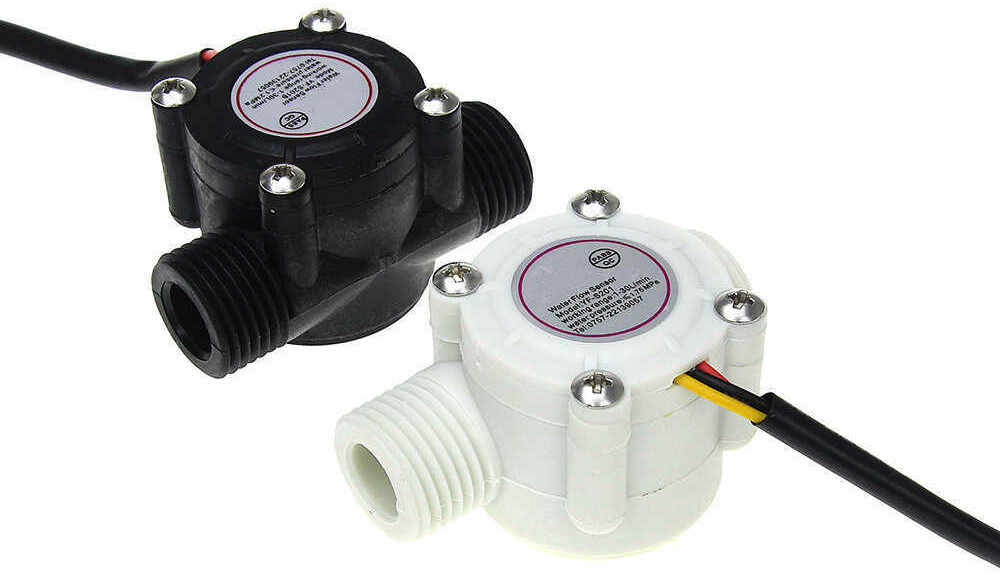

Датчик расхода воды состоит из пластикового корпуса с клапаном, водяного ротора и датчика Холла на входе. При прохождении воды через ротор, он начинает вращаться. Скорость его вращения изменяется в зависимости от потока воды. Датчик Холла выдает соответствующий импульсный сигнал.

Технические характеристики:

Рабочее напряжение: 5В-24В

Максимальный ток: 15мА (5В)

Диапазон расхода потока: от 0,3 до 6 л /мин

Температура жидкости: до 120°C

Рабочее давление: до 2 Mpa
