Печатная плата для Wi-Fi сканера для альтернативной навигации

Печатная плата адаптер для модульной сборки Wi-Fi сканера. 3 версия платы для быстрой модульной сборки.

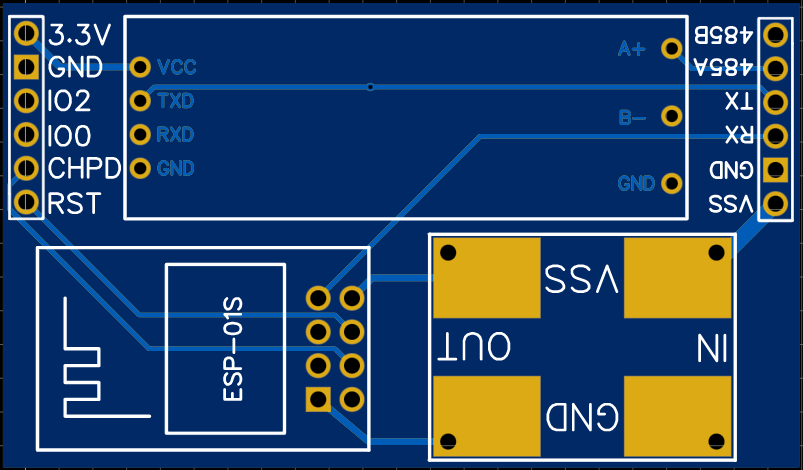

Передняя часть адаптера для esp-01

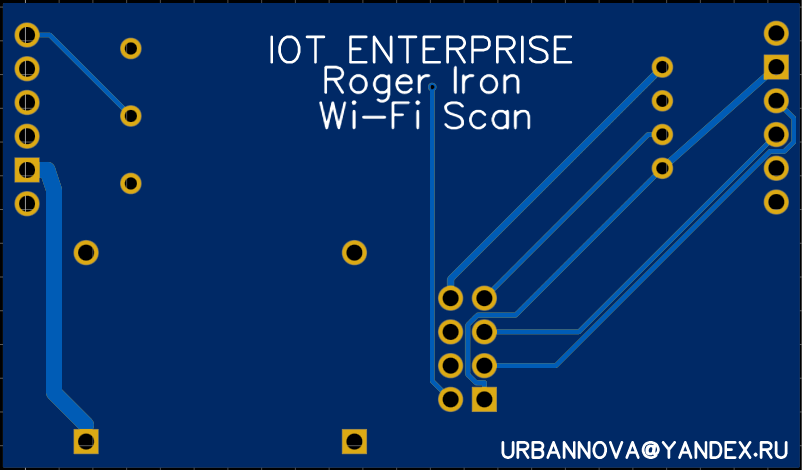

Задняя часть адаптера для esp-01

Для сборки Wi-Fi сканера (версия платы 3) нужно впаять модули на места обозначенные на плате. Использовать модули: блок питания на 3.3 вольта импульсные, TTL to RS485 модуль для связи, ESP-01S или ESP-01. Для работы достаточно распаять провода с правой части: RS485A, RS485B, RX, TX, VSS, GND. Колодка с левой стороны можно использовать для подключения датчиков, тогда требуется перепрошивка ESP-01 под требуемые задачи.

Стоимость платы для сборки 300 рублей.
Стоимость полностью собранного устройства 1500 рублей
На 31.08.2026
