Макетная плата для пайки комплектов для Wi-Fi сканера для спутниковых терминалов ВЕГА АБСОЛЮТ.

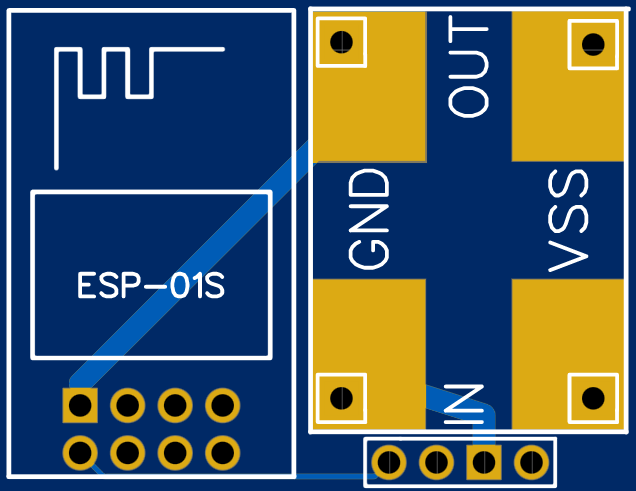

Передняя часть макетной платы для ESP-01 / ESP-01S

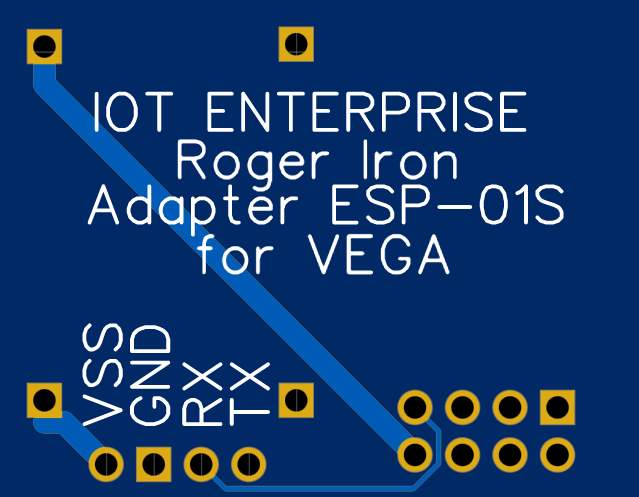

Задняя часть макетной платы для ESP-01 / ESP-01S
Макетная плата, адаптер, используется для сборки Wi-Fi сканера для спутниковых терминалов ВЕГА АБСОЛЮТ.
Для сборки нужно использовать модуль ESP-01 / ESP-01S.
Блок питания на 3.3 вольта (типа CN3903, mini560).
Далее нужно спаять поместив модули в разъемы. Так как модули питания могут быть разного форм фактора для него предусмотрено гнездо размером до 23*17 мм.
Далее требуется подключить готовый модуль крест на крест, TX к RX, RX к TX к спутниковому терминалу ВЕГА. После настройки терминала, можно проверять работу Wi-Fi модуля. Сам Wi-Fi модуль управляется AT-командами.
На сервер вы увидите пакет примерного формата: hdop=1.53, param1=1056768, param2=4, param3=5, param7=-59, param8=13.683, param9=4.16, param10=27, param16=62, param17=285, param18=964, param19=4, mcc0=250, mnc0=1, lac0=13223, cell_id0=54353, wifi_mac_1=4a:8a:f1:9d:c3:a3, wifi_rssi_1=-89, wifi_mac_2=40:34:3c:f8:ef:46, wifi_rssi_2=-78, wifi_mac_3=e3:18:6b:24:f4:4c, wifi_rssi_3=-80, wifi_mac_4=e4:c3:4a:e8:92:d8, wifi_rssi_4=-74, wifi_acc=39.6, I/O=0/0
По полученным данным по MAC адресам сервер WIALON автоматически будет рассчитывать координаты, если нет координат от GPS.
